Качество Горячая продажа CCS PTK-20 5 мин. Выравнивание подводных трубопроводов Высокая точность 0,05 градусов Инерциальная навигационная система завод

Горячая продажа CCS PTK-20 5 мин. Выравнивание подводных трубопроводов Высокая точность 0,05 градусов Инерциальная навигационная система

Name: Горячая продажа CCS PTK-20 5 мин. Выравнивание подводных трубопроводов Высокая точность 0,05 градусов Инерциальная навигационная система
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Ключевые качества

Название бренда: NAVI OPTICS

Номер модели: PTK- 20

Место происхождения: Циндао

Сертификация: CCS

Минимальное количество заказа: Один набор

Возможность поставки: набор 30 в месяц

Срок поставки: 15 дней

Условия оплаты: Т/Т

Стандартная упаковка: Коробка коробки

PTK-20.pdf

PDF

Резюме продукта

CCS PTK-20: Высокоточная система подводного контроля трубопроводов с регулировкой за 5 минут, точностью ориентации 0,05° и прочной конструкцией для работы при температуре от -40 ℃ до 70 ℃. Настраиваемая технология FOG снижает затраты на ремонт.

Атрибуты продукта

Выделить

система спорного значения инерции 5min irs

,

инерциальная измерительная система 400deg/s

,

система навигации ins 1km

Выравнивание:

5 минут

Отношение:

0,05 град, 1σ

Заголовок:

0,5 град, 1σ

Хранилище:

≥32G

Скорость чтения:

USB2.0, скорость≥35 МБ/с

Точность:

1,8–3,6 м на расстоянии 1–2 км с помощью помощи

Вейосити:

±400 град/с

ускорение:

±20 г

Рабочая температура:

﹣40℃~70℃

Температура хранения:

﹣55℃~85℃

Вибрация:

0,04 г²/Гц при 20–2000 Гц

Шок:

30 г при 6 мс, сохранение точности; 50 г при 11 мс, выживание

Размер:

φ80×190 мм

Источник питания:

24 В постоянного тока

Масса:

≤2,5 кг

Потребляемая мощность:

≤15 Вт

Интерфейс:

RS232, USB

Описание продукта

Система инерциальной навигации по обнаружению подводных трубопроводов PTK-20

Введение

Регулярный осмотр трубопроводов необходим для технического обслуживания и требует эффективных инструментов для обнаружения повреждений, таких как деформация, коррозия или утечки.Наша Инерциальная Измерительная Система PTK-20 обеспечивает точное определение местоположения для инструментов инспекции, значительно сокращая объем ремонта и затраты благодаря его высокой точности.

Основанный на технологии инерциальной навигации и технологии FOG, PTK-20 включает в себя три гироскопа из волоконного оптического волокна, три гибких акселерометра и электронные устройства обработки сигнала.Гироскопы определяют положение и направление, в то время как акселерометры измеряют трансляционное движение.

Система оснащена волоконно-оптическими гироскопами с точностью от 0,003 до 0,5 градуса в час.с настраиваемой точностью и размерами.

Заявления

Инспекция трубопровода
Навигация и управление наземными транспортными средствами
Стабилизация и управление антенной
Навигация БПЛА
Отношение и ссылка на заголовок

Спецификации производительности

Время выравнивания	5 минут
Точное отношение	00,05°, 1σ
Точность направления	00,5°, 1σ
Пропускная способность	≤ 32 ГБ
Скорость чтения	USB 2.0, ≥35 Мбит/с
Точность позиции	10,8 м до 3,6 м на 1 км до 2 км с помощью

Технические спецификации

Диапазон скорости	± 400°/с
Диапазон ускорения	± 20 г
Операционная температура	-40°C до +70°C
Температура хранения	-55°C до +85°C
Толерантность к вибрациям	0.04g2/Hz @ 2-2000Hz
Толерантность к ударам	30 г @ 6 мс (точность сохранена) 50 г @ 11 мс (выживаемость)
Размеры	φ80 * 190 мм
Силовое питание	24VDC
Вес	≤ 2,5 кг
Потребление энергии	≤ 15 Вт
Интерфейсы	RS232, USB

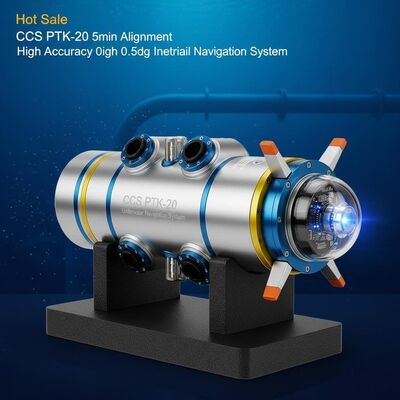

Горячая продажа CCS PTK-20 5 мин. Выравнивание подводных трубопроводов Высокая точность 0,05 градусов Инерциальная навигационная система 0
